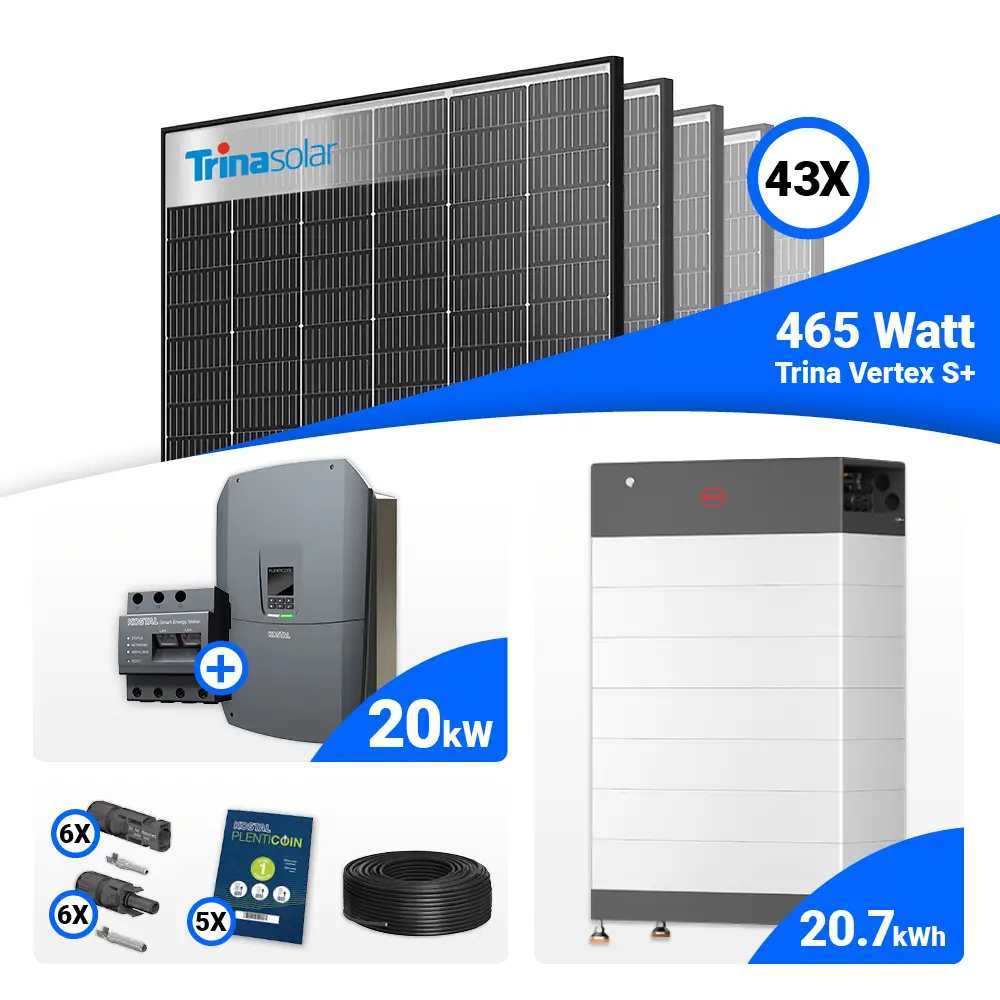

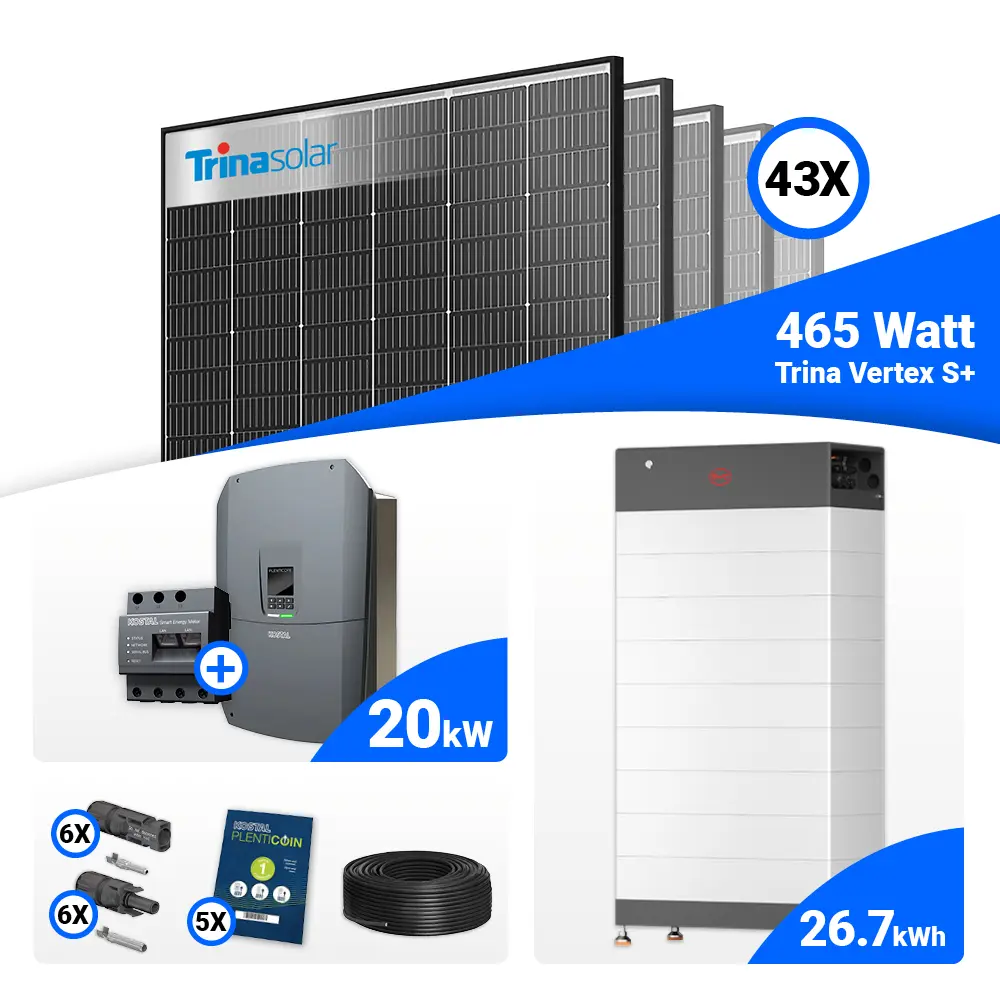

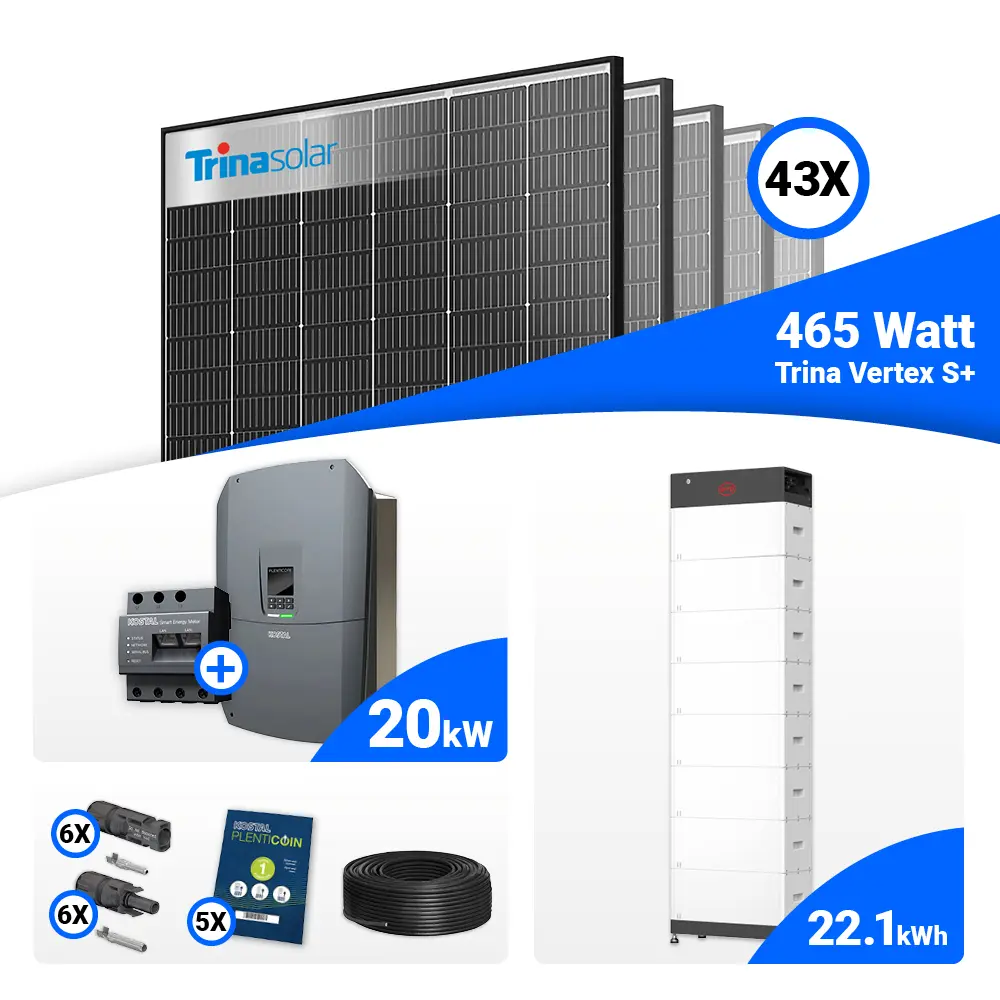

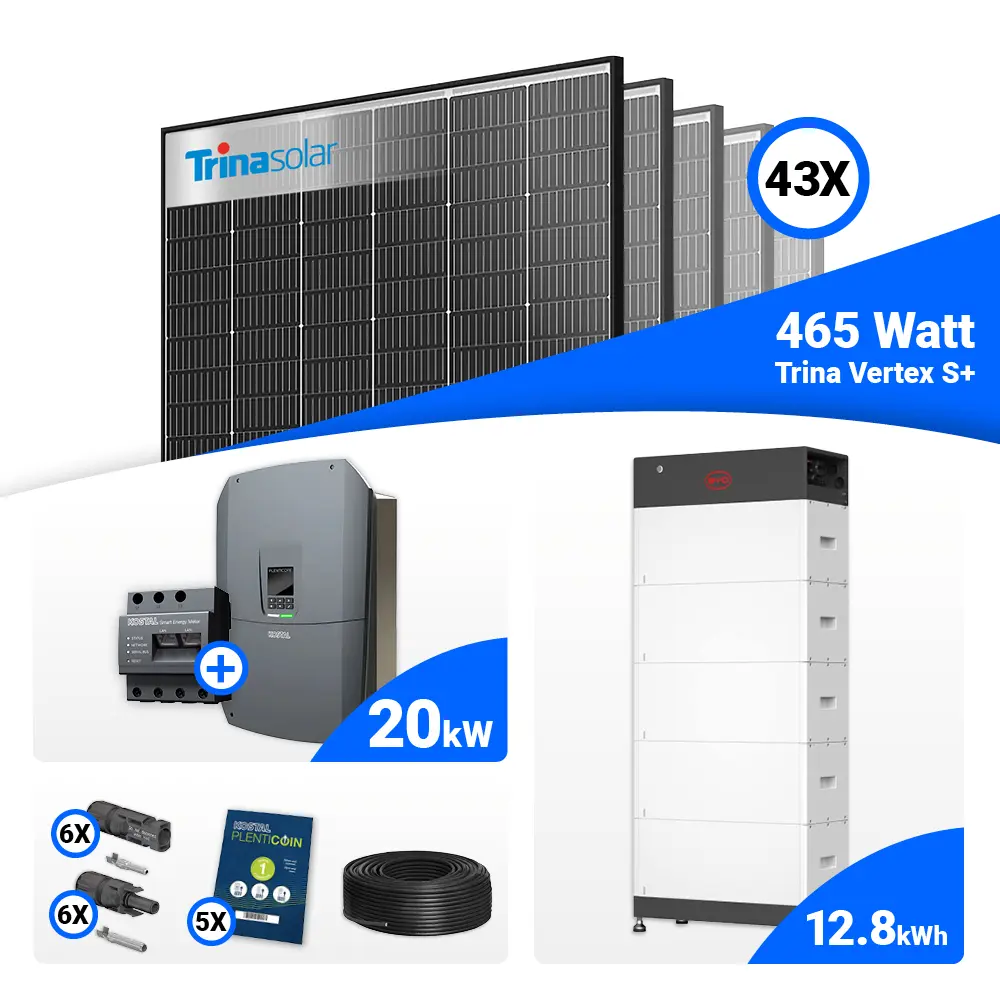

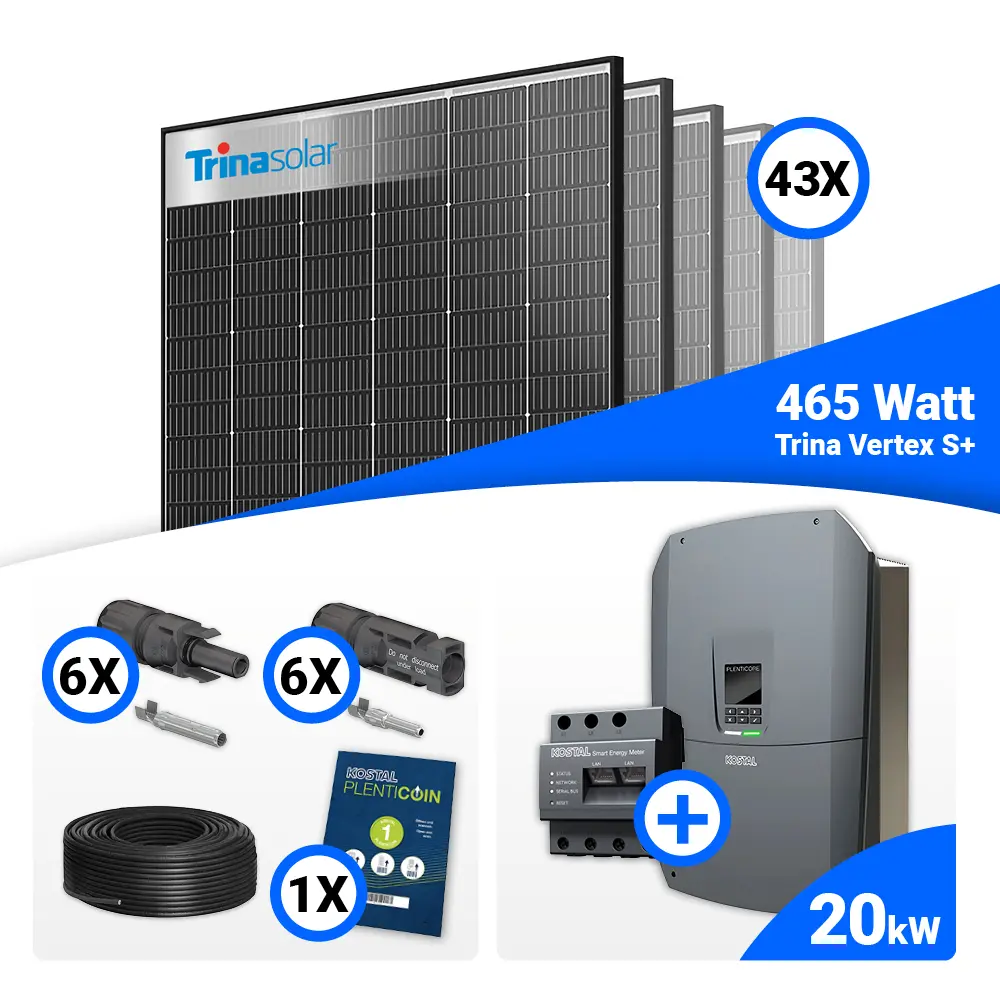

Lieferumfang:

43x Trina Vertex S+ 465W Black Frame TSM-465 NEG9R.28

1x Kostal G3 L Plenticore 15 bis 20 kW Wechselrichter

1x Kostal Smart Energy Meter G2/G3 - KSEM

2x Kostal PLENTICOIN Karte DE (Set ohne Speicher)

1x 100m Rolle Solarkabel

6x MC4 Stecker Set

1x Phoenix Contact Photovoltaik-Y-Verteiler Set

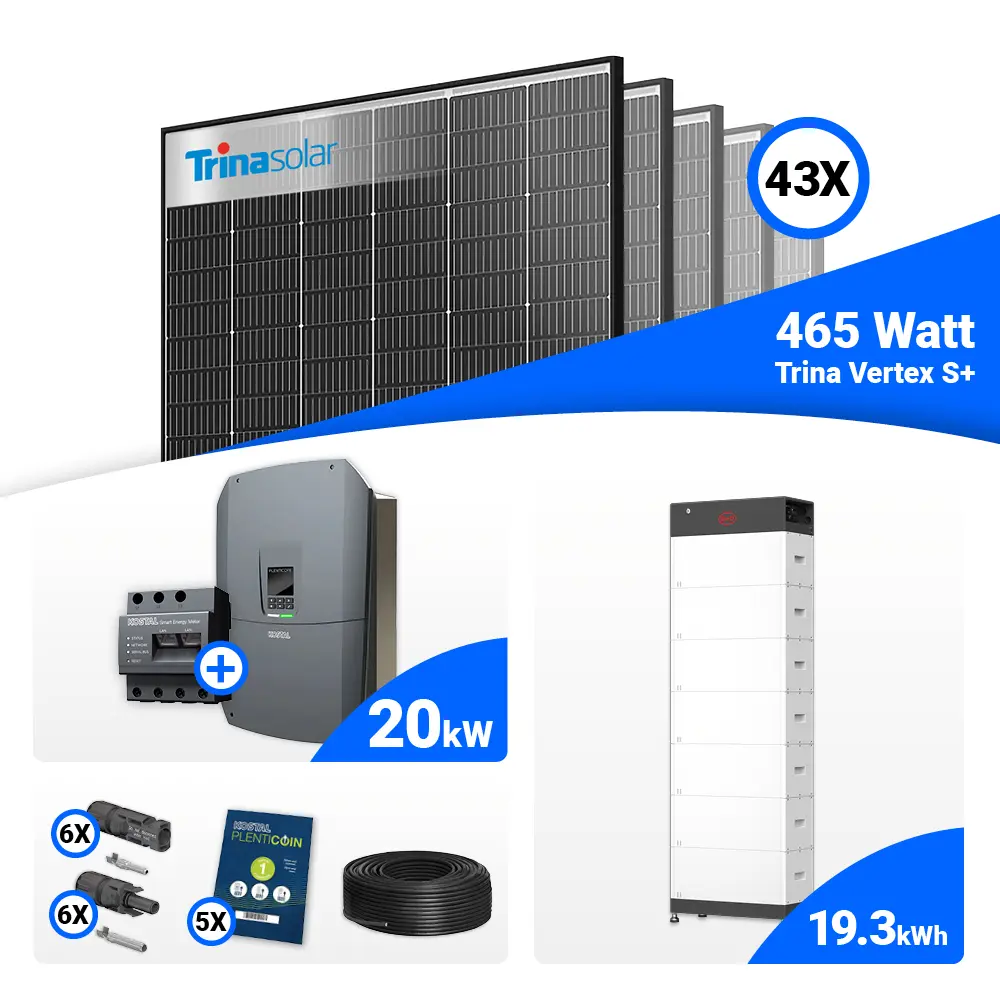

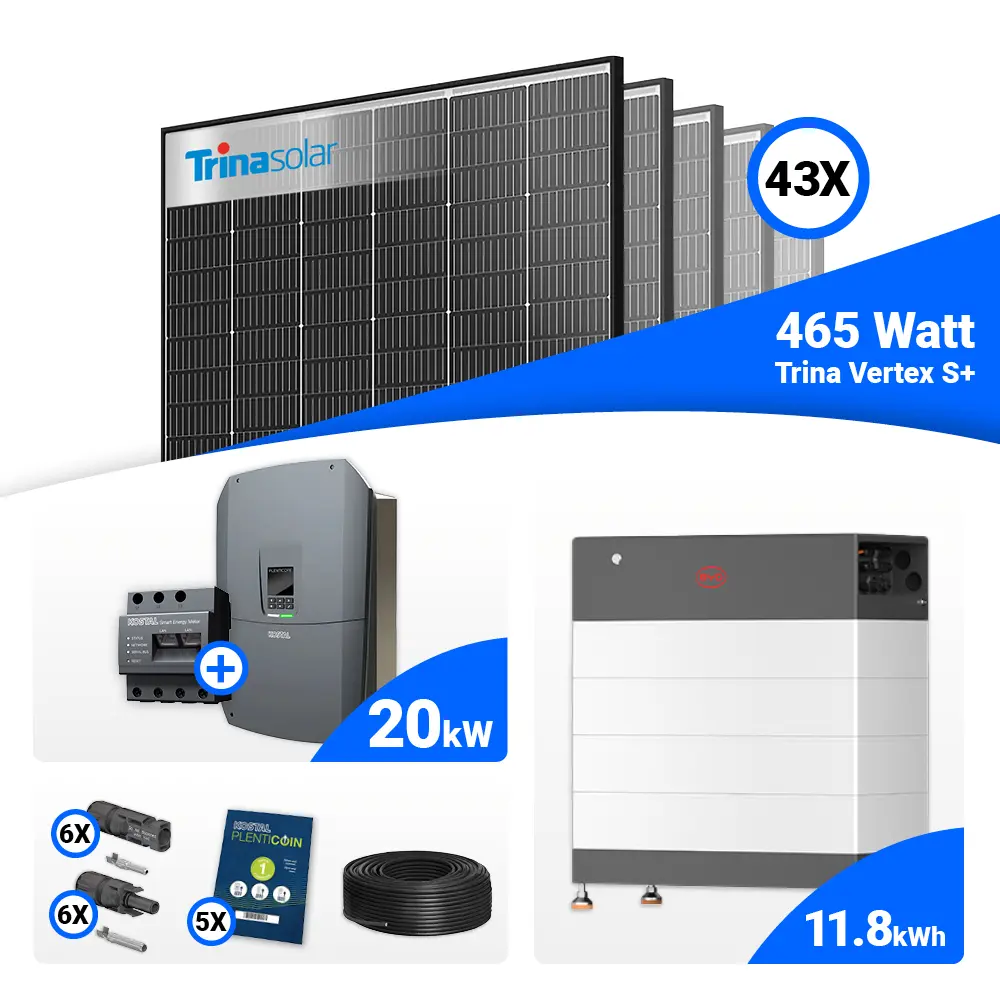

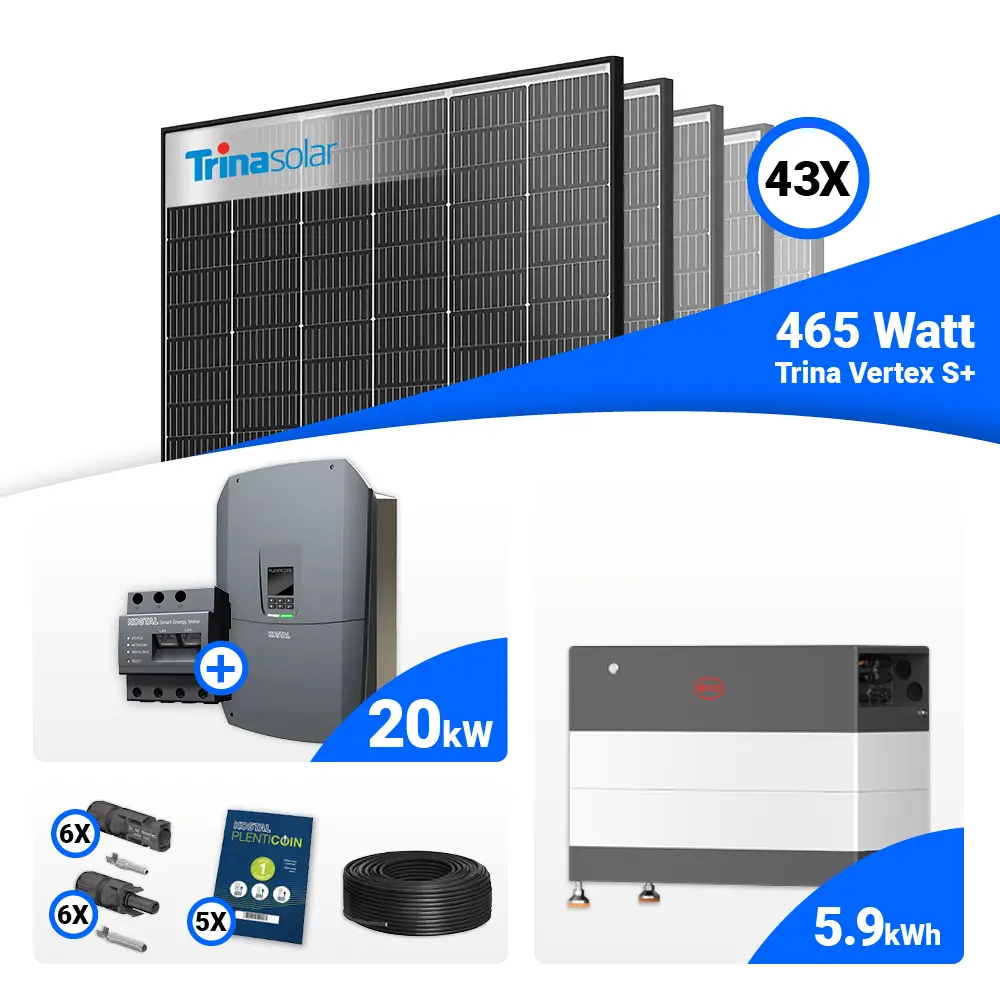

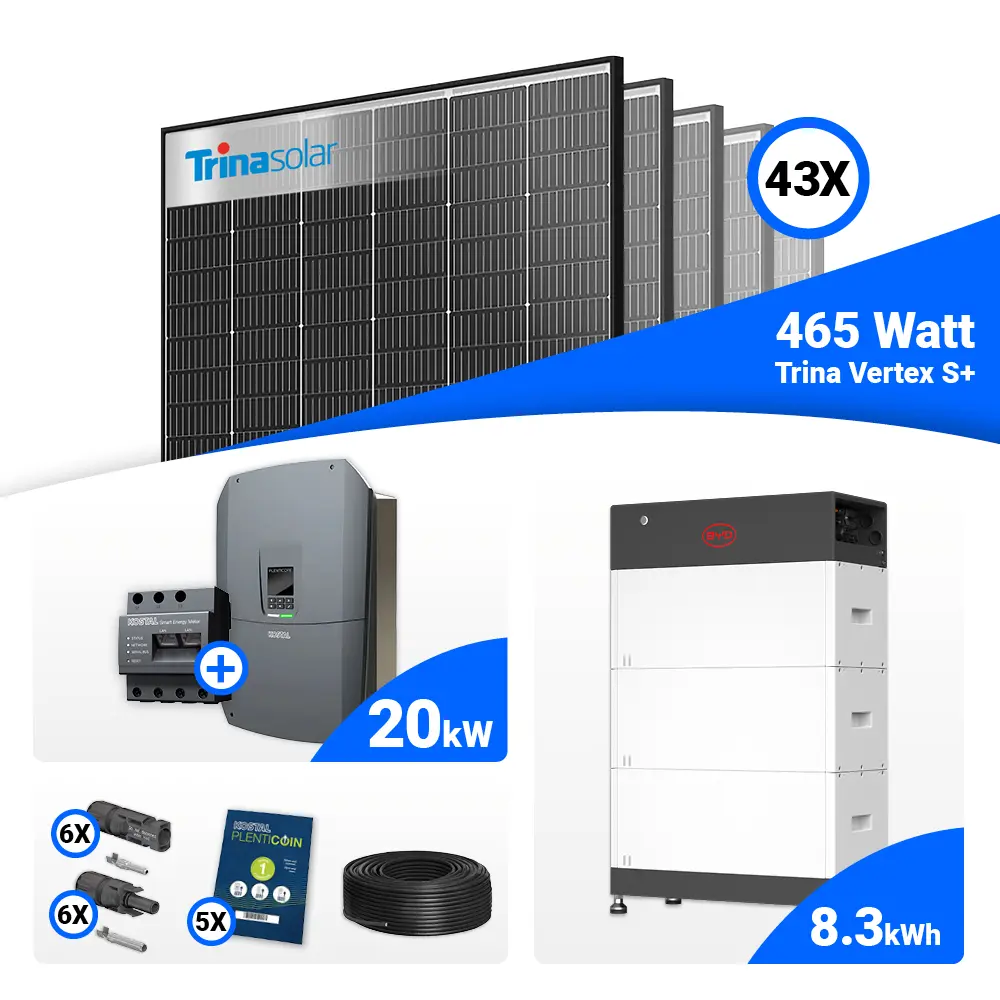

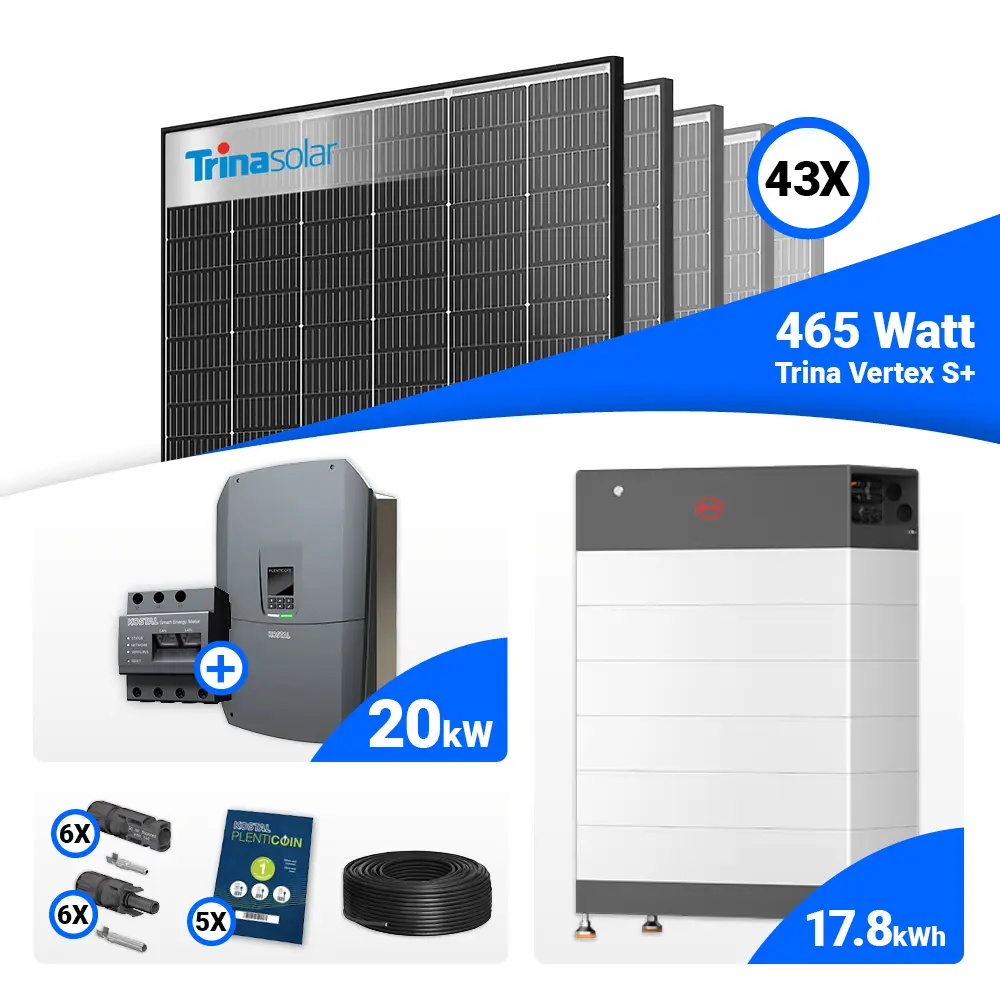

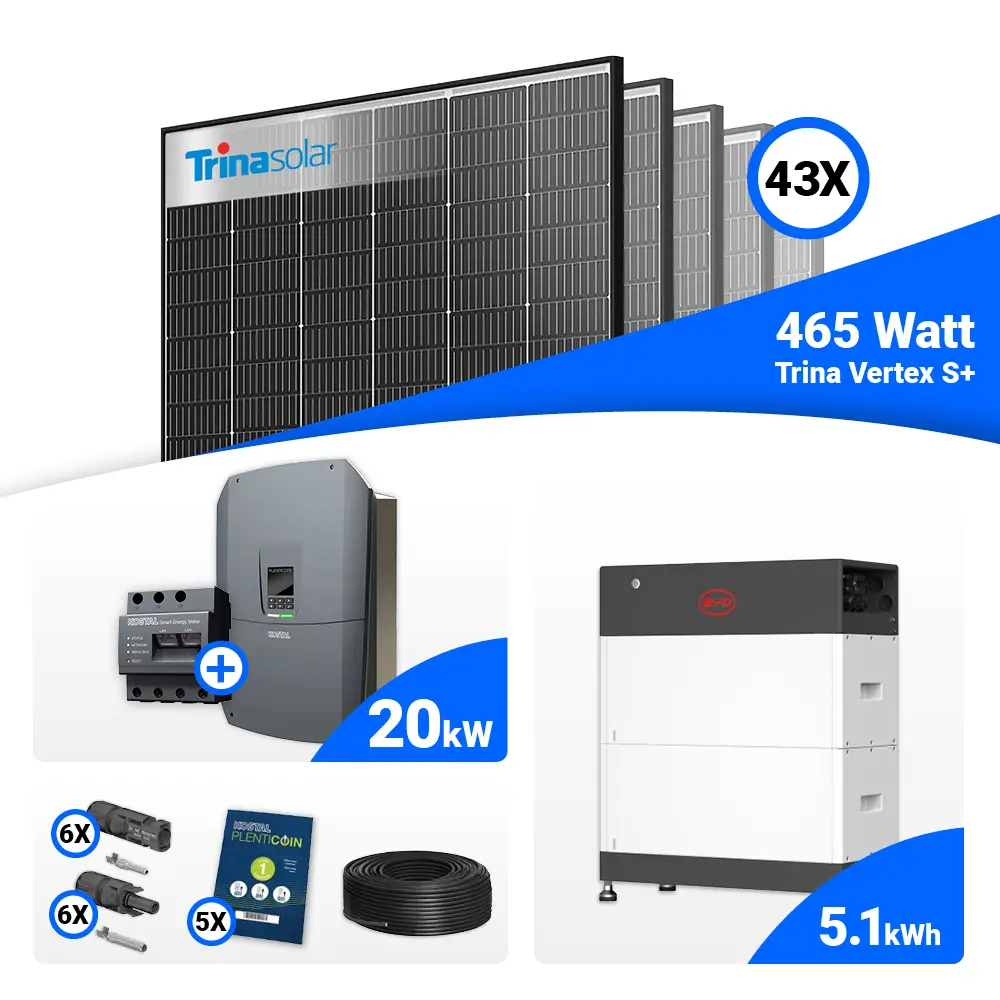

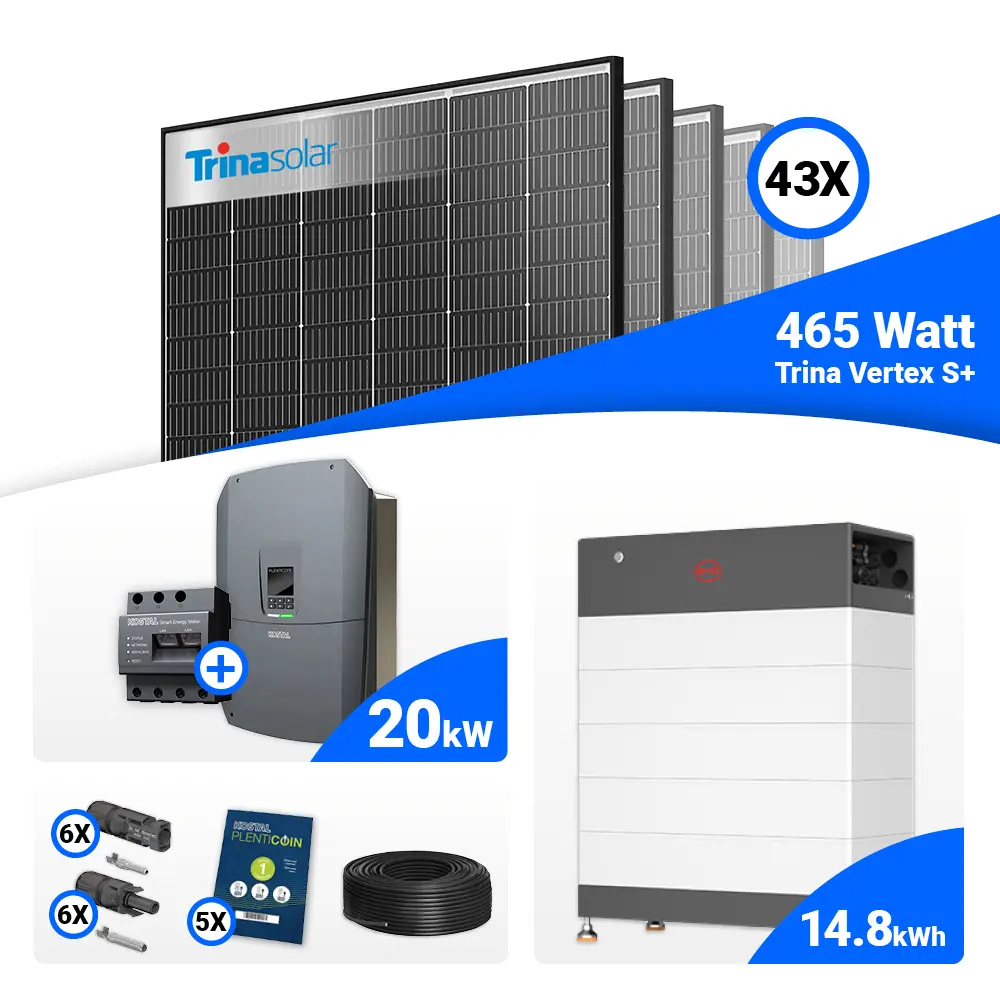

Speicher optional wählbar: BYD HVS+ Battery-Box oder BYD HVM+ Battery-Box
inkl. 5x Kostal PLENTICOIN Karte DE

Trina Vertex S+ 465 W Black Frame

Das Trina Vertex S+ 465 W Black Frame (TSM-465 NEG9R.28) ist ein leistungsstarkes Doppelglas-Solarmodul mit moderner N-Typ i-TOPCon-Technologie. Mit einer Nennleistung von 465 W und einem Wirkungsgrad von bis zu 23,3 % bietet es hohe Energieerträge auf kleiner Fläche. Die Multi-Busbar-Technologie sorgt für verbesserte Stromableitung und erhöhte Zuverlässigkeit, während die robuste Doppelglas-Konstruktion optimalen Schutz vor Umwelteinflüssen gewährleistet. Dank geringer Degradation (1 % im ersten Jahr, danach nur 0,4 % jährlich) sowie 25 Jahren Produkt- und 30 Jahren Leistungsgarantie ist das Modul eine langlebige und effiziente Lösung für Wohn- und Gewerbedächer.

Kostal PLENTICORE G3 L (15–20 kW) – Flexible Leistung für moderne Energiesysteme

Der Kostal PLENTICORE G3 L ist ein vielseitiger Wechselrichter für PV-, Hybrid- und Batteriesysteme im Leistungsbereich von 15 bis 20 kW. Mit einem Spitzenwirkungsgrad von bis zu 98,1 % sorgt er für eine besonders effiziente Energieumwandlung. Funktionen wie intelligentes Schattenmanagement und dynamische Wirkleistungsregelung maximieren die Erträge auch bei komplexen Anlagenstrukturen. Optional ermöglicht eine externe Umschalteinrichtung eine Notstromversorgung. Die Inbetriebnahme erfolgt komfortabel über das integrierte Display, per Smartphone oder über die KOSTAL Solar App.

Kostal Smart Energy Meter G2 – Intelligente Verbrauchsanalyse in Echtzeit

Der KOSTAL Smart Energy Meter G2 erfasst Energieflüsse präzise und ermöglicht eine kontinuierliche 24-Stunden-Überwachung von Verbrauch und Einspeisung. In Kombination mit KOSTAL Wechselrichtern unterstützt er die dynamische Leistungssteuerung und lässt sich problemlos in Systeme mit mehreren Wechselrichtern integrieren. Damit bildet er die Grundlage für ein effizientes und transparentes Energiemanagement in privaten und gewerblichen Anwendungen.

Solarkabel H1Z2Z2-K, 6 mm² – Robuste Verkabelung für langfristige Sicherheit

Das H1Z2Z2-K Solarkabel mit 6 mm² Leiterquerschnitt wurde speziell für Photovoltaikanlagen entwickelt. Es bietet hohe elektrische Leitfähigkeit sowie eine ausgezeichnete Beständigkeit gegenüber UV-Strahlung und Witterungseinflüssen. Dadurch gewährleistet es eine sichere, stabile und verlustarme Stromübertragung auch unter anspruchsvollen Einsatzbedingungen.

MC4 Stecker Set – Zuverlässige Verbindungstechnik für PV-Systeme

Das MC4 Stecker Set ermöglicht sichere, langlebige und effiziente Steckverbindungen innerhalb der Solaranlage. Hochwertige Materialien reduzieren Übergangswiderstände und minimieren Energieverluste. Das bewährte Stecksystem sorgt für eine einfache Installation und eine dauerhaft stabile Anlagenperformance.



Details zum Solarmodul:

• Zellentyp: N-Typ i-TOPCon monokristallin
• Pmax (Peakleistung): 465 W
• Voc: 54,2 V
• Vmp: 45,8 V
• Isc: 10,85 A
• Imp: 10,16 A
• Modulwirkungsgrad: ca. 23,3 %
• Isc-Temperaturkoeffizient: +0,04 % / °C
• Voc-Temperaturkoeffizient: −0,24 % / °C
• Pmax-Temperaturkoeffizient: −0,29 % / °C
• Maximale Systemspannung: DC 1500 V
• Betriebstemperatur: −40 °C bis +70 °C
• Max. Strangsicherung: 25 A
• Max. statische Belastung (Vorderseite): 5400 Pa
• Max. statische Belastung (Rückseite): 4000 Pa
• Abmessungen (L × B × H): 1762 × 1134 × 30 mm
• Gewicht: ca. 21,0 kg
• Garantien: 25 Jahre Produktgarantie / 30 Jahre lineare Leistungsgarantie

Details zum Wechselrichter:

• Basisleistung: 15 kW, optional erweiterbar auf 17.5 kW und 20 kW
• Max. PV-Leistung (cos φ = 1): Bis zu 30 kWp
• Nominale DC Leistung: Bis zu 20.4 kW
• Bemessungseingangsspannung (UDC,r): 680 V
• Start Eingangsspannung (UDCstart): 95 V
• Max. Systemspannung (UDCmax): 1000 V
• MPP-Bereich bei Nennleistung: 170 - 800 V
• Max. Eingangsstrom: 30 A pro DC-Eingang
• Anzahl DC-Eingänge: 3, davon 1 kombinierbar als Batterieeingang
• Bemessungsleistung (PAC,r): Bis zu 20 kW
• Max. Ausgangsstrom: 32 A
• Netzanschluss: 3N~, 230/400 V, 50 Hz
• Schutzart: IP65, Schutzklasse I
• Kühlprinzip: Geregelte Lüfter
• Geräuschemission: 39 dB(A)
• Betriebstemperaturbereich: -20°C bis +60°C
• Max. Aufstellhöhe: 2000 m ü. NN

Details zu Smartmeter:

• Messung: 3-phasige Echtzeit-Energiemessung
• Kompatibilität: KOSTAL PIKO 4.2-20, PIKO EPC, PIKO CI, PIKO MP plus, PIKO IQ, PLENTICORE plus, PLENTICORE BI
• Leistungssteuerung: Dynamische Wirkleistungssteuerung, Unterstützung mehrerer Wechselrichter
• Installation: Hutschienenmontage im Schaltschrank
• Schnittstellen:
  • 2× LAN
  • 2× RS485 (Modbus RTU)
• Strommessung: Direkt bis 63 A, externe Stromwandler für höhere Ströme möglich
• Gehäusematerial: Glasfaserverstärktes Polyamid
• Schutzklasse: II
• Messgenauigkeit: IEC 61557-12-konform


Details zu Solarkabel:

• Max. Leitungswiderstand bei 20°C: 5,09 mΩ/m
• Isolationswiderstand min. bei 20°C: 580 MΩ/km
• Strombelastbarkeit: Geprüft nach EN 50618
• Ozon- und Witterungsbeständigkeit: Geprüft nach EN 50618
• UV-Beständigkeit: Geprüft nach EN 50618
• Flammbeständigkeit: Entspricht PN-EN 60332-1, LSOH (Low Smoke Zero Halogen)
• Erwartete Lebensdauer: 25 Jahre

Details zu MC4 Stecker:

• Nennspannung: Bis zu 1000 V
• Nennstrom: Bis zu 30 A
• Kabelquerschnitt: Geeignet für Kabel von 2.5 mm² bis 6 mm²
• Temperaturbereich: Betriebstemperatur von -40°C bis +85°C
• Material: Hochwertiges PPO und Kupfer, für optimale Leitfähigkeit und UV-Beständigkeit



OPTIONAL mit Speicher:

BYD Battery-Box Premium HVS+ – Hochvoltbatterie der neuesten Generation

Die BYD Battery-Box Premium HVS+ basiert auf der bewährten Speichertechnologie und wurde in allen wesentlichen Punkten optimiert. Das System bietet eine gesteigerte Speicherkapazität, ein um 30 % reduziertes Gewicht sowie eine um 8 cm verringerte Bautiefe. Dadurch wird die Installation deutlich einfacher und platzsparender. Das modernisierte Gehäuse verleiht der Batterie ein schlankes Erscheinungsbild. Mit Schutzart IP55 ist die HVS+ auch für den Außeneinsatz bestens geeignet.

Details:

• Hohe Effizienz durch echte Serienschaltung
• Modulares Stecksystem ohne interne Verkabelung
• Kobaltfreie Lithium-Eisen-Phosphat-Technologie (LFP) für maximale Sicherheit und Lebensdauer
• Kompatibilität mit marktführenden ein- und dreiphasigen Wechselrichtern
• Zertifizierung nach höchsten Sicherheitsstandards (VDE 2510-50)
• Notstrom-, Ersatzstrom- und Off-Grid-Funktion integriert



BYD Battery-Box Premium HVM+ – Intelligentes Turmsystem für nachhaltige Energieunabhängigkeit

Die HVM+ überzeugt mit einem kompakten Turmdesign, das Funktionalität und Leistung ideal kombiniert. Jedes Modul lässt sich einfach integrieren, wodurch das System flexibel wächst, von kleineren Installationen bis zu großen Energiespeichern. Durch die robuste LFP-Technologie und intelligente Steuerung bietet die HVM+ eine zukunftssichere Lösung für jede Anwendung.

Details:

• LFP-Kompetenz: Über 20 Jahre Erfahrung in sicherer Zellchemie und Systementwicklung.
• Smartes Management: Automatische SOC-Korrektur, Fernwartung und OTA-Updates garantieren optimale Effizienz.
• Konstante Leistung: Über 95 % Wirkungsgrad und 50 A Dauerstrom für zuverlässige Energieverfügbarkeit.
• Einfach erweiterbar: Modulares Stecksystem für schnelle Anpassung an veränderte Anforderungen.
• Zertifiziert & wetterfest: IP55-Schutz, geprüft nach VDE, IEC, CE und UN38.3.
