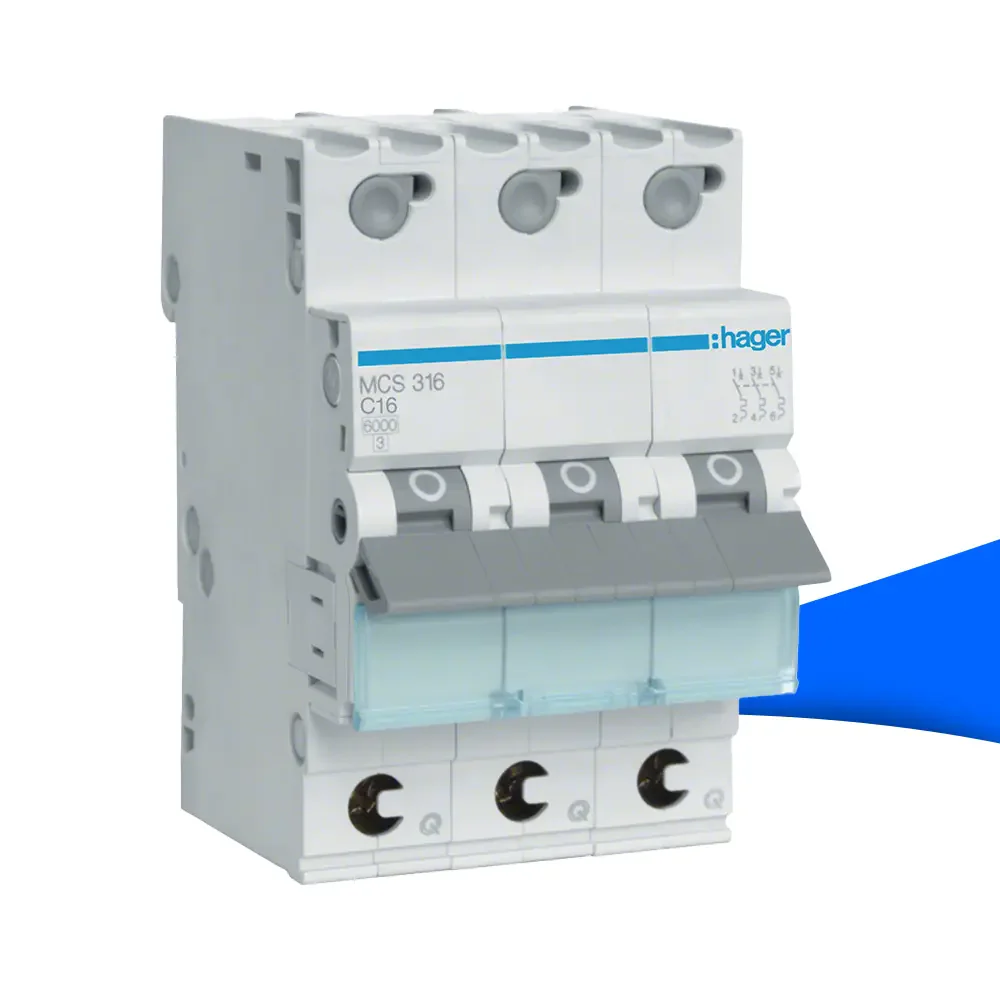

Hager MCS316 Leitungsschutzschalter, 3-polig, 16A, C-Charakteristik, 6kA

Der Hager MCS316 Leitungsschutzschalter (Sicherungsautomat) bietet zuverlässigen Schutz vor Überlast und Kurzschluss in elektrischen Installationen. Mit seiner C-Charakteristik eignet er sich besonders für Stromkreise mit erhöhten Einschaltströmen, wie z. B. bei Motoren oder Beleuchtungsanlagen, und ist ideal für den Einsatz in Wohn- und Gewerbeanwendungen.

Technische Highlights

• Polart: 3P (3-polig)
• Nennstrom: 16 A
• Auslösecharakteristik: C – geeignet für Anwendungen mit mittleren
• Einschaltströmen
• Bemessungsschaltvermögen (Icn): 6 kA nach IEC 60898-1
• Bemessungsbetriebsspannung (Ue): 230–400 V AC
• Isolationsspannung (Ui): 500 V
• Stoßspannungsfestigkeit (Uimp): 4 kV
• Frequenz: 50–60 Hz

Kompakte Bauweise & Montage
Mit 3 Modulen (Breite 52,5 mm, Höhe 83,4 mm, Tiefe 70 mm) ist der Leitungsschutzschalter kompakt und optimal für den Einbau in Verteilerschränken geeignet. Die 360° Montagemöglichkeit sowie die Kombination aus QuickConnect-Technik und Schraubanschluss (oben) ermöglichen eine schnelle, sichere und flexible Installation auf der DIN-Schiene.

Sicherheit & Leistung

• Zuverlässiger Schutz vor Überlast und Kurzschluss
• Schutzart IP20 – sicher gegen Berührung und feste Fremdkörper
• Energiebegrenzungsklasse I²t: 3
• Gesamtverlustleistung: 6,99 W bei Nennstrom
• Betriebstemperaturbereich: -25 bis +70 °C
• Für alle Klimabereiche geeignet

Anschlussmöglichkeiten

• Massive Leiter: 1 – 35 mm²
• Flexible Leiter: 1 – 25 mm²
• QuickConnect-Ausgang: 1,5 – 4 mm² (massiv und flexibel)
• Nominales Anzugsdrehmoment: 2,8 Nm

Vorteile auf einen Blick

• Zuverlässiger Schutz bei Überlast und Kurzschluss
• Ideal für Anwendungen mit erhöhtem Einschaltstrom (C-Charakteristik)
• Schnelle und sichere Installation dank QuickConnect-System
• Hohe Flexibilität bei der Verdrahtung
• Kompaktes und robustes Design für den Schaltschrank
