Der Hager ADS916D ist ein kombinierter Fehlerstrom-Leitungsschutzschalter (FI/LS-Schalter), der zuverlässigen Personen- und Leitungsschutz in einem einzigen Gerät vereint. Er schützt elektrische Anlagen vor Überlast, Kurzschluss sowie Fehlerströmen und ist dank der Auslösecharakteristik B sowie einem Bemessungsfehlerstrom von 30 mA optimal für die Elektroinstallation geeignet. Durch den Fehlerstromtyp A erfasst der Schalter sicher Wechselfehlerströme sowie pulsierende Gleichfehlerströme.

Technische Highlights

• Polart: 1P+N (2-polig).
• Nennstrom: 16 A.
• Bemessungsfehlerstrom (Idn): 30 mA.
• Auslösecharakteristik: B.
• Fehlerstromtyp: A.
• Bemessungsschaltvermögen (Icn): 6 kA nach IEC 60898-1.
• Bemessungsbetriebsspannung (Ue): 240 V.
• Isolationsspannung (Ui): 500 V.
• Stoßspannungsfestigkeit (Uimp): 4000 V.
• Frequenz: 50 Hz.

Kompakte Bauweise & Montage

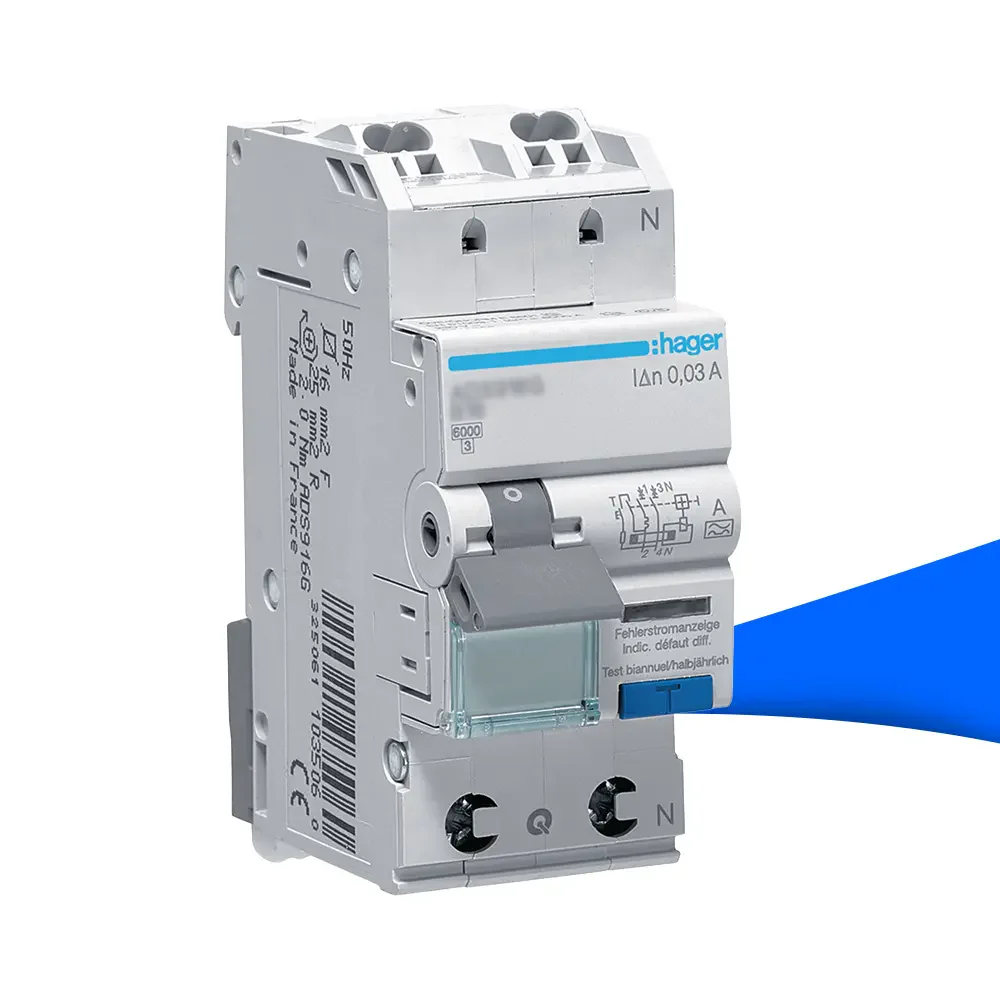

Der FI/LS-Schalter ist mit einer Breite von 35 mm, einer Höhe von 94 mm und einer Tiefe von 68 mm sehr kompakt konstruiert. Er belegt 2 Module in der Installationsebene und eignet sich ideal für die Montage auf einer genormten DIN-Schiene. Besonders anwenderfreundlich zeigt sich das Gerät bei der Installation: Der Schutzschalter kann je nach Bedarf der Verdrahtung entweder von oben oder von unten gespeist werden. Für eine schnelle Installation ist die obere Anschlussklemme für modulare Geräte mit der QuickConnect-Technik ausgestattet, während unten BiConnect- oder Quickbusbar-Anschlüsse genutzt werden.

Sicherheit & Leistung

• Schutzart: IP2X. Im Falle von Arbeiten in der Nähe von elektrischen Anlagen sollte sichergestellt sein, dass die Anlage gegen Staub geschützt ist, wenn sie nicht der Schutzklasse IP5x entspricht.
• Gesamtverlustleistung: 5,20 W unter Nennstrom.
• Energiebegrenzungsklasse I²t: 3.
• Betriebstemperatur: -25 bis 40 °C.
• Lebensdauer: 2000 mechanische Schaltspiele.
• Wartung & Kontrolle: Integrierte Test-Taste zur Fehlerstromanzeige, die zur Überprüfung der Auslösung halbjährlich gedrückt werden muss.
• Anzeige: Ausgestattet mit einer Kontaktstellungsanzeige.

Anschlussmöglichkeiten

• Eingangsquerschnitt (flexibler und massiver Leiter): 1,5 bis 4,0 mm².
• Ausgangsquerschnitt (flexibler Leiter): 1 bis 16 mm².
• Ausgangsquerschnitt (massiver Leiter): 1 bis 25 mm².
• Anschlusstechnik: QuickConnect oben, BiConnect/Quickbusbar unten.
• Nominales Anzugsdrehmoment: 2,1 Nm.

Vorteile auf einen Blick

• Platzsparende Kombination aus Leitungsschutz und Personenschutz (30 mA) in nur 2 Modulen Breite.
• Schnelle und werkzeuglose Installation im oberen Bereich dank bewährter QuickConnect-Klemmentechnik.
• Hohe Flexibilität durch die freie Wahl der Einspeisung (oben oder unten).
• Zuverlässiger Einsatz auch in kalten Umgebungen dank eines Temperaturbereichs ab -25 °C.
• Erhöhte Sicherheit durch die Kontaktstellungsanzeige und die einfach zu bedienende Test-Taste zur halbjährlichen Prüfung.
