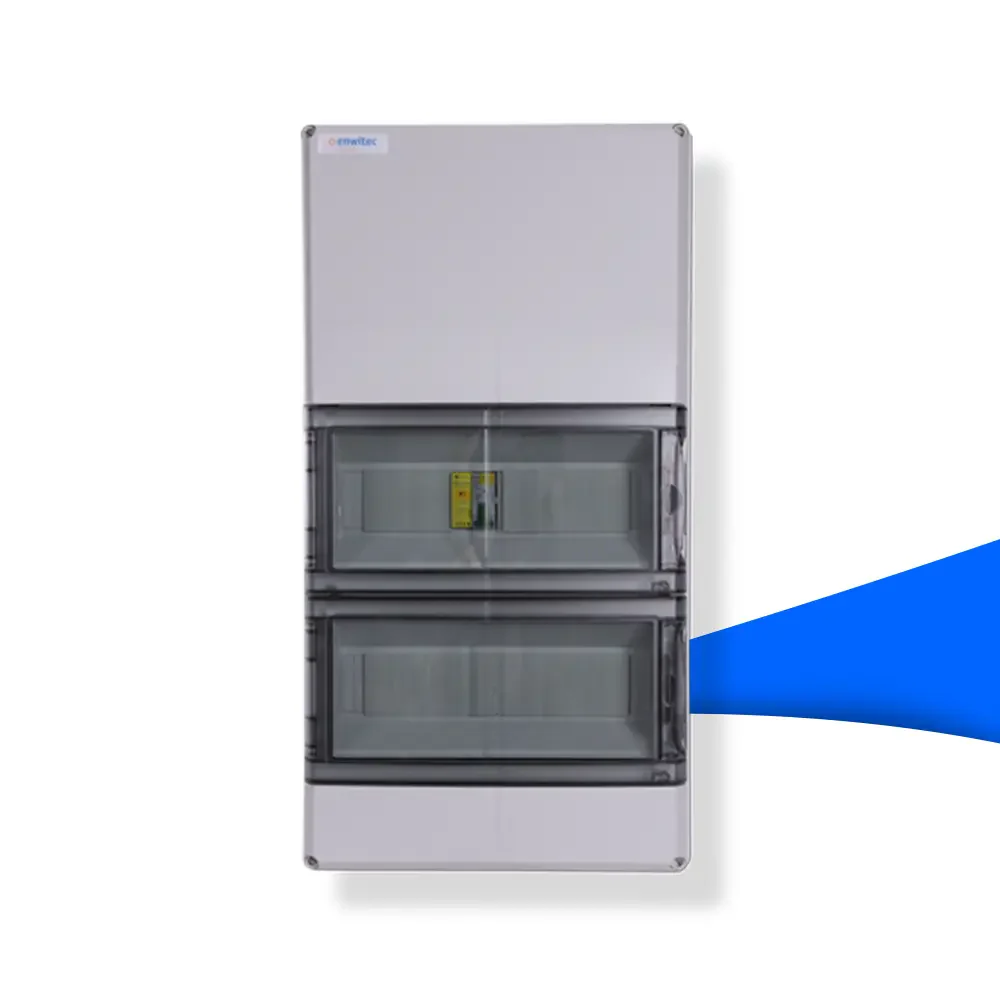

Netzumschaltbox für KOSTAL PLENTICORE G3 – zuverlässige Notstromlösung mit flexibler Netztrennung

Die Netzumschaltbox Enwitec 3PH_KOSTAL_BBD3(A)P_63A_DE-CH ist die ideale Ergänzung für das KOSTAL PLENTICORE G3 System und ermöglicht eine sichere sowie automatische Umschaltung zwischen Netz- und Ersatzstrombetrieb. Sie stellt sicher, dass ausgewählte Verbraucher im Falle eines Netzausfalls weiterhin versorgt werden und bietet gleichzeitig flexible Anpassungsmöglichkeiten für unterschiedliche Installationsanforderungen.

Produkteigenschaften

• Kompatibel mit KOSTAL PLENTICORE G3 Wechselrichtern

• Geeignet für dreiphasige TN-C/S-, TN-S- und TT-Netzsysteme (kein TN-C in der Verbraucheranlage)

• Konfigurierbare Netztrennung (allpolig oder dreipolig über Steckbrücken)

• Automatische Umschaltung zwischen Netz- und Ersatzstrombetrieb

• Integration von KOSTAL Smart Energy Meter (KSEM) oder KOSTAL Energy Meter möglich (Retrofitting)

• Nachrüstbarkeit von FI-Schutzschalter und Leitungsschutzschaltern bei Direktanschluss

• Vormontiert, geprüft und anschlussfertig geliefert

• Robustes Polycarbonat-Gehäuse mit Schutzklasse II

• Werkzeuglose Wandmontage

Anwendung und Vorteile

Die Netzumschaltbox wurde speziell für den Einsatz mit dem KOSTAL PLENTICORE G3 entwickelt und ermöglicht eine zuverlässige Ersatzstromversorgung. Bei Netzausfall erfolgt die automatische Umschaltung auf den Inselbetrieb, sodass definierte Lastkreise weiterhin mit Energie versorgt werden.

Durch die flexible Konfiguration der Netztrennung kann die Anlage optimal an die vorhandene Netzstruktur angepasst werden. Zusätzlich bietet die Möglichkeit zur Integration eines KOSTAL Energy Meters eine präzise Überwachung und Steuerung der Energieflüsse im gesamten System.

Technische Highlights

• Bemessungsspannung: 3PH – 230/400 V

• Netzform: TN-C/S, TN-S oder TT (kein TN-C in der Verbraucheranlage)

• Max. netzseitige Vorsicherung: 63 A

• Bemessungsstrom gesamt: bis 63 A

• Max. thermische Betriebsleistung: bis zu 50 A (Lastkreis), Gesamtstrom abhängig von Konfiguration

• Kurzschlussstrom: 10 kA

• Standby-Leistungsaufnahme: ca. 6 W

• Umschaltzeit bei Netzausfall: ca. 30 s

• Rückschaltzeit bei Netzrückkehr: ca. 60 s

• Schutzkomponenten:
  Leitungsschutzschalter (Steuerstromkreis)
  Netztrennschütz und Schütze für Erdungseinrichtung
  Verriegelungsrelais mit zwangsgeführten Kontakten

• Betriebstemperaturbereich: bis –25 bis +40 °C (abhängig von Last)

• Schutzart: IP65 (IP44 bei Einsatz von Belüftungsventilen)

• Gehäusematerial: Polycarbonat, Schutzklasse II

• Abmessungen: 315 × 600 × 145 mm

• Gewicht: ca. 7,5 kg

Lieferumfang

Netzumschaltbox
Kabelverschraubungen (M16, M25, M32, M40) inkl. Gegenmuttern
Geteilte Dichteinsätze für Datenkabel (RJ45)
Satz Steckbrücken zur Konfiguration der Netztrennung
Abdeckkappen für Befestigungsschrauben
Installationsanleitung sowie weitere Montageunterlagen
