Netzumschaltbox für Fronius Symo & GEN24 – zuverlässige Notstromlösung mit „Full Backup“-Funktion

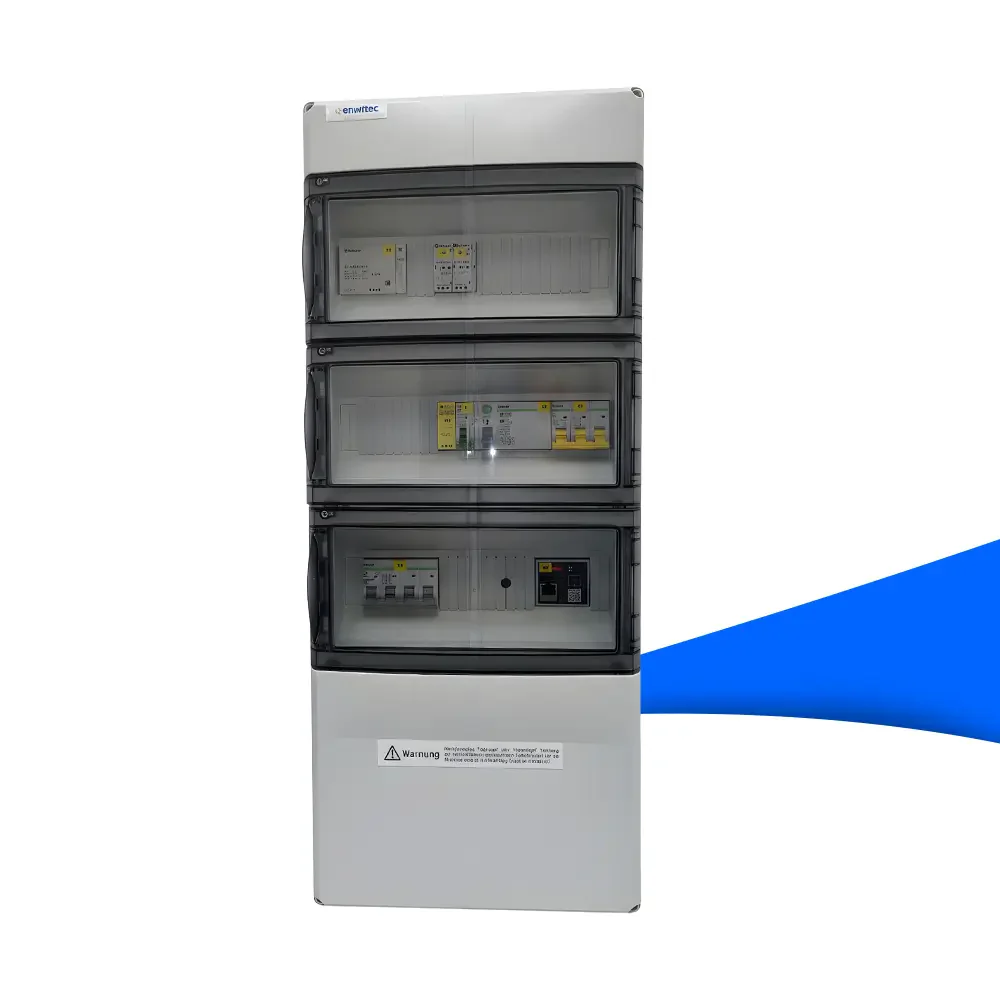

Die Netzumschaltbox Enwitec UM-IV [3 x 14] 20 kW ist eine leistungsstarke Lösung für die sichere Notstromversorgung in Kombination mit Fronius Symo Hybrid- und SYMO GEN24 Systemen. Sie sorgt für eine automatische Umschaltung zwischen Netz- und Notstrombetrieb und gewährleistet so die kontinuierliche Versorgung definierter Verbraucher auch bei Netzausfall. Dank flexibler Konfiguration der Netztrennung kann die Box optimal an unterschiedliche Installationsanforderungen angepasst werden.

Produkteigenschaften

• Kompatibel mit Fronius Symo Hybrid sowie SYMO GEN24 Plus Wechselrichtern

• Geeignet für dreiphasige TN-C/S-, TN-S- und TT-Netzsysteme (kein TN-C in der Kundenanlage)

• Konfigurierbare Netztrennung (allpolig oder dreipolig über Steckbrücken)

• Allpolige Netztrennung für maximale Sicherheit im Inselbetrieb

• Integriertes Fronius Smart Meter IP für Steuerung und Monitoring

• Vormontiert, geprüft und anschlussfertig geliefert

• Robustes Polycarbonat-Gehäuse mit Schutzklasse II

• Werkzeuglose Wandmontage für einfache Installation

Anwendung und Vorteile

Die Netzumschaltbox wurde speziell für Fronius Energiesysteme entwickelt und ermöglicht eine zuverlässige „Full Backup“-Notstromversorgung. Im Falle eines Stromausfalls erfolgt die automatische Umschaltung in den Inselbetrieb, sodass ausgewählte Verbraucher weiterhin mit Energie versorgt werden.

Durch das integrierte Fronius Smart Meter IP wird eine präzise Überwachung der Energieflüsse zwischen Netz, PV-Anlage, Batterie und Verbrauchern gewährleistet. Dies sorgt für ein optimiertes Energiemanagement und maximale Effizienz im Betrieb.

Technische Highlights

• Bemessungsspannung: 3PH – 230/400 V

• Netzform: TN-C/S, TN-S oder TT (kein TN-C in der Kundenanlage)

• Max. netzseitige Vorsicherung: 63 A

• Max. thermische Durchgangsleistung: 20 kW

• Bemessungskurzzeitstromfestigkeit: 10 kA

• Standby-Leistungsaufnahme: ca. 12 W

• Schutzkomponenten:
  Leitungsschutzschalter (MCB)
  Fehlerstromschutzschalter Typ A selektiv (63 A / 0,3 A)
  Lasttrennschütze bis 63 A

• Betriebstemperaturbereich: –5 bis +35 °C

• Schutzart: IP30

• Gehäusematerial: Polycarbonat, Schutzklasse II

• Abmessungen: 315 × 750 × 155 mm

• Gewicht: ca. 10 kg

Lieferumfang

Netzumschaltbox
Kabelverschraubungen (M20, M25, M32, M40) inkl. Gegenmuttern
Satz Steckbrücken zur Konfiguration der Netztrennung
Schaltplan (DIN A3)
Abdeckkappen und Dichteinsätze
Warnaufkleber („Gefährliche Spannung“) und Notstromkennzeichnung
Installations- und Bedienungsanleitungen
