Battery-Parallel-Box für BYD HVS / HVS+ – sichere DC-Batterieabsicherung für Hochvolt-Systeme

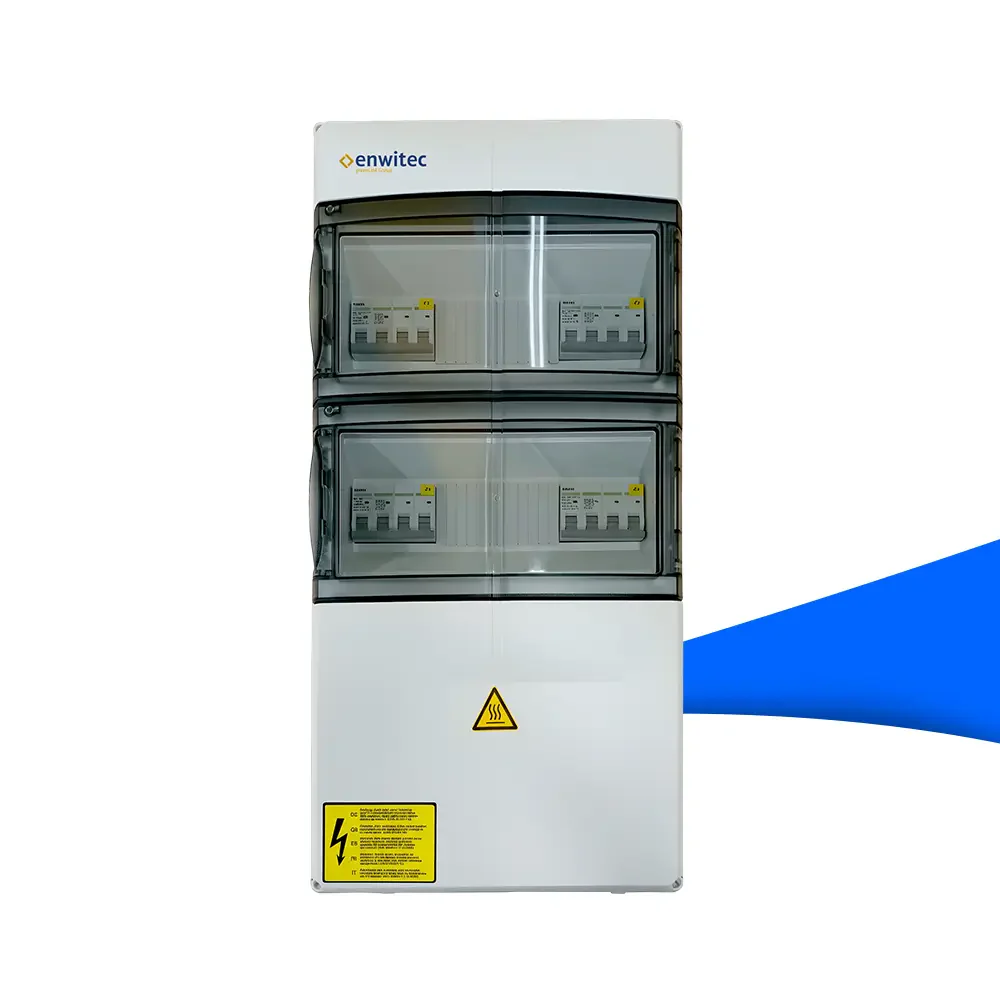

Die Enwitec BAT BREAKER-3xAccu1xCharg. 1000VDC 25A ist eine leistungsstarke Batterie-Parallel-Box zur sicheren Absicherung und Zusammenführung von Hochvolt-Batteriespeichern. Sie wurde speziell für BYD Premium HVS und HVS+ Systeme entwickelt und ermöglicht den parallelen Anschluss von bis zu drei Batteriespeichern an einen Batterielader bzw. Wechselrichter.

Produkteigenschaften

• Geeignet für BYD Premium HVS und HVS+ Energiespeicher

• Parallelschaltung von bis zu 3 Batteriespeichern möglich

• Anschluss von 1 Batterielader / Wechselrichter

• Zuverlässige DC-Absicherung bis 1000 V

• Schutzschalter mit K-Charakteristik für Akku- und Laderkreise

• Vormontiert und anschlussfertig geliefert

• Robustes Gehäuse aus glasfaserverstärktem Polyester (GFK)

• Wandmontage mit praktischem Klappdeckel

Anwendung und Vorteile

Die Battery-Parallel-Box dient als zentrale Schnittstelle zur sicheren Zusammenführung mehrerer Hochvolt-Batterien in PV-Speichersystemen. Sie gewährleistet eine zuverlässige Absicherung der einzelnen Batterie-Strings sowie des angeschlossenen Wechselrichters.

Durch die klare Strukturierung der Anschlüsse und die integrierten Schutzschalter wird eine sichere Installation und ein stabiler Betrieb des Energiespeichersystems ermöglicht. Die Box eignet sich ideal für Anwendungen, bei denen mehrere BYD Speicher parallel betrieben werden sollen, um die Gesamtkapazität zu erhöhen.

Technische Highlights

• Bemessungsspannung: bis 1000 V DC

• Empfohlener Dauerstrom: 25 A

• Schutzschalter:
  1 × für Batterielader (K32)
  3 × für Batteriespeicher (K32)

• Auslösecharakteristik: K

• Max. schaltbarer Kurzschlussstrom: ≤ 10 kA

• Max. Anzahl paralleler Batterien: 3

• Anschlussart: Federzugklemmen

• Leiterquerschnitte: bis 25 mm² (feindrähtig)

• Betriebstemperaturbereich: –20 bis +35 °C

• Schutzart: IP30

• Gehäusematerial: Polyester (GFK)

• Abmessungen: 315 × 600 × 155 mm

• Gewicht: ca. 6,5 kg

Lieferumfang

Battery-Parallel-Box (Bat Breaker)
Kabelverschraubungen M16 inkl. Gegenmuttern und Reduzierungen
Abdeckkappen für Befestigungsschrauben
Installationsanleitung und Schaltplan

Hinweis

Der empfohlene maximale Dauer-Lade- und Entladestrom von 25 A sollte nicht überschritten werden, um einen sicheren und langlebigen Betrieb des Systems zu gewährleisten.
